Shop drawing ile as-built çizim arasındaki fark

Bir projede sık karıştırılan iki çizim seti var: shop drawing ve as-built. İkisi de teknik çizimdir, ikisi de aynı mekânı anlatır; ama biri işin başında, diğeri sonunda hazırlanır ve tamamen farklı sorulara cevap verir.

Kısa cevap

• Shop drawing: imalattan önce hazırlanır. “Bu iş nasıl üretilecek ve nasıl monte edilecek?” sorusunu yanıtlar.
• As-built: teslimde hazırlanır. “Bu iş sonuçta nasıl yapıldı?” sorusunu yanıtlar.

Aradaki fark yalnızca zamanlama değil; muhatap da farklıdır. Shop drawing imalatçıya ve ustaya hitap eder. As-built ise binayı işletecek, ileride tadilat yapacak ya da bakım üstlenecek kişiye hitap eder.

Shop drawing ne zaman devreye girer?

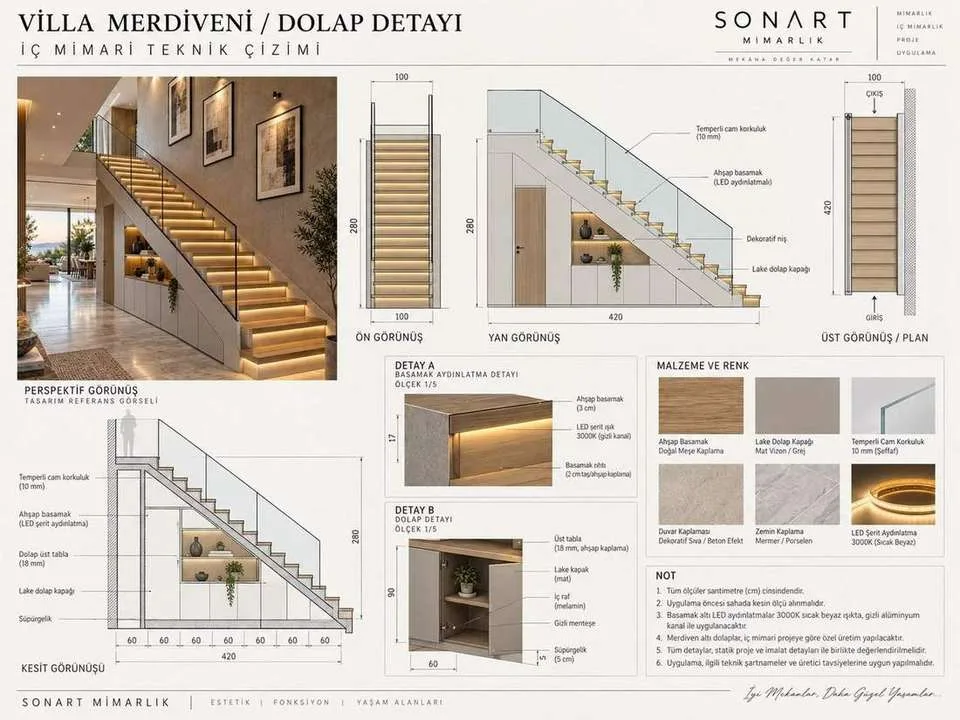

Tasarım onaylandıktan sonra, imalat başlamadan önce. Bu aşamada mekânın ne olacağı bellidir; çözülmesi gereken, nasıl yapılacağıdır. Ahşap tavan panelinin askı aralığı, mermer kaplamanın derz başlangıcı, dolabın duvara oturuş toleransı bu sette belirlenir.

İyi hazırlanmış bir shop drawing seti, sahadaki kararların sayısını azaltır. Çizilmemiş her detay, o anda en kolay çözümle kapatılır; sonuç da çoğu zaman tasarımdan uzaklaşır. Bu setin içeriğini shop drawing nedir yazımızda ayrıntılı anlattık.

As-built neden gerekir?

Şantiyede her şey çizildiği gibi gitmez. Kolon ölçüsü birkaç santim farklı çıkar, tesisat hattı kaydırılır, bir priz başka duvara alınır, cam bölme başka bir akstan geçer. Bu değişiklikler kayda geçmezse bina, çizimleriyle uyuşmayan bir yapıya dönüşür.

As-built çizimler bu farkları toplar. Tipik olarak şunları içerir:

• Gerçekleşen plan ve kesitler, ölçü düzeltmeleri
• Tesisat ve elektrik hatlarının son güzergâhı
• Değişen malzeme ve ürünlerin gerçek marka ve tipleri
• Mobilya ve doğramanın uygulanmış son ölçüleri
• Revizyon geçmişi: hangi pafta, hangi tarihte, neden değişti

İkisi arasındaki farkı gösteren üç örnek

Tavan. Shop drawing, armatür ve sprinkleri aynı paftada hizalar. As-built, sahada kaydırılan sprinklerin gerçek yerini gösterir; ileride tavan açılacağında nereye müdahale edileceği bellidir.

Mobilya. Shop drawing, dolabın 3.240 mm olarak üretileceğini söyler. As-built, duvarın eğri çıkması nedeniyle sahada 3.228 mm olarak monte edildiğini kaydeder. Aynı duvara ileride ek modül yapılacaksa bu fark önemlidir.

Islak hacim. Shop drawing, süzgeç yerini ve eğimi belirler. As-built, gömme rezervuarın gerçek konumunu ve yalıtımın bittiği kotu gösterir; bir sızıntıda ilk bakılacak yer burasıdır.

Hangi projelerde ikisi de şart?

Ofis katları, mağaza zincirleri, oteller ve laboratuvar gibi teknik altyapısı yoğun mekânlar. Bu projelerde bina uzun süre kullanılır, sık tadilat görür ve çoğu zaman ilk ekip dışında biri tarafından işletilir. Konut projelerinde bile en azından tesisat ve elektrik hatlarının as-built kaydı, sonraki tadilatlarda ciddi zaman kazandırır.

Sık yapılan hata: as-built’i sonraya bırakmak

As-built, iş bittikten aylar sonra hafızadan çizilmeye çalışılırsa doğruluğunu kaybeder. Doğru yöntem, değişikliği olduğu anda işaretlemek ve teslimde bu işaretleri temiz sete aktarmaktır. Saha ekibinin elinde işaretlenmiş bir set bulunması, bu işi birkaç saatlik bir derlemeye indirir.

Teslim öncesi kontrol listesi

As-built setin eksiksiz olduğunu anlamak için teslimde şu başlıkları kontrol edin:

• Sahada değişen bütün ölçüler paftalara işlendi mi?
• Tesisat ve elektrik güzergâhları son hâliyle çizildi mi?
• Kullanılan ürünlerin marka, tip ve renk kodları listelendi mi?
• Tavan elemanlarının (armatür, sprinkler, menfez, dedektör) gerçek yerleri işaretlendi mi?
• Revizyon tarihçesi ve onaylı son pafta numaraları görünüyor mu?
• Garanti belgeleri ve bakım bilgileriyle birlikte tek dosyada teslim edildi mi?

Bu liste, birkaç yıl sonra yapılacak bir tadilatta işin yarısını hazır bulmanızı sağlar; mekânı ölçmek yerine doğrudan karar aşamasına geçilir.

Biz nasıl çalışıyoruz?

Uygulama çizimlerini hazırladığımız projelerde revizyonları numaralı takip ediyor, teslimde as-built seti DWG ve PDF olarak veriyoruz. Yalnızca çizim hizmeti aldığınız projelerde de saha ekibinizin işaretlediği değişiklikleri temiz sete aktarabiliyoruz.

Ayrıntılar için mimari shop drawing hizmetimizi inceleyebilir ya da projenizi bize anlatabilirsiniz.
