Shop drawing örnekleri: 7 pafta, tek tek açıklamalı

Shop drawing’in ne olduğunu shop drawing nedir? yazımızda anlattık. Bu yazıda asıl merak edilen soruya cevap veriyoruz: iyi bir shop drawing paftası neye benzer? Bunun için kendi hazırladığımız yedi paftayı açıyor, her birinde neyin neden gösterildiğini anlatıyoruz. Paftalara tıklayarak büyütebilirsiniz.

İyi bir paftada olması gerekenler

• Görünüşler: ön, yan ve üst görünüş; gerekiyorsa arka görünüş.
• Kesit: parçanın içinin, katmanlarının ve birleşimlerinin görüldüğü çizim.
• Ölçüler ve birim: her ölçü yazılı; birimin santimetre mi milimetre mi olduğu paftada belirtilmiş.
• Ölçek: genel görünüşler 1/20 ya da 1/10, kritik birleşimler 1/5 gibi büyütülmüş detaylarla.
• Malzeme ve renk listesi: kaplama, kalınlık, renk ve ışık rengi gibi bilgiler.
• Notlar: en önemlisi “uygulama öncesi sahada kesin ölçü alınmalıdır” uyarısı.

1. Villa merdiveni ve merdiven altı dolabı

Paftada merdivenin ön, yan ve üst görünüşü ile bir kesiti var: 100 cm genişlik, 280 cm yükseklik, 420 cm uzunluk. İki büyütülmüş detay en kritik noktaları çözüyor. Detay A (1/5) basamak aydınlatmasını gösteriyor: 3 cm ahşap basamak, altındaki gizli kanalda 3000K LED şerit. Detay B (1/5) merdiven altı dolabını gösteriyor: 18 mm üst tabla, mat lake kapak, gizli menteşe ve 5 cm süpürgelik.

Neden önemli? Bu tek merdivende marangoz, cam korkuluk ustası ve elektrikçi birlikte çalışır. Ortak bir pafta olmazsa LED kanalı basamağa açılmadan basamak üretilir ya da dolap kapağı korkuluk ayağına çarpar.

2. Mutfak: on kalemin tek tek gösterimi

Perspektifteki her parça numaralanmış ve aynı numarayla ayrıca çizilmiş: 3000 × 700 mm üst dolaplar, fırın ve şaraplık içeren 1200 × 2600 mm boy dolap, 3000 × 900 mm alt dolaplar, siyah mermer tezgâhlı ada, 2400 × 1000 mm yemek masası, sandalyeler, buzdolabı, pencere jaluzisi, 1200 mm sarkıt aydınlatma, evye ve armatür.

Neden önemli? Mutfakta dolabı üreten, tezgâhı kesen, masayı ve armatürü tedarik eden farklı kişilerdir. Hepsi aynı listeden çalışınca buzdolabı nişi cihaza göre, ada yüksekliği tezgâha göre baştan sabitlenir. Ölçüye özel mutfak sürecini mutfak tadilatı sayfamızda anlattık.

3. Çocuk odası: tasarım paftasından imalata

350 × 300 cm, 260 cm tavan yüksekliğindeki bir odanın 1/50 planı ve üç duvar görünüşü: depolamalı 90 × 200 cm yatak, 100 cm gardırop ve 80 cm raf; pencere önünde 180 cm çalışma masası; 160 cm kitaplık ve 100 cm makyaj masası. Altında her mobilyanın ölçüsü ve malzeme paleti var.

Neden önemli? Bu bir tasarım paftası: odanın nasıl kullanılacağını ve mobilyaların birbirine göre yerini kesinleştirir. Onaydan sonra her mobilya için ayrı bir imalat paftası çizilir; bir sonraki örnek bunun nasıl göründüğünü gösteriyor. Bu odanın uygulamasını EÇ Çocuk Odası projesinde görebilirsiniz.

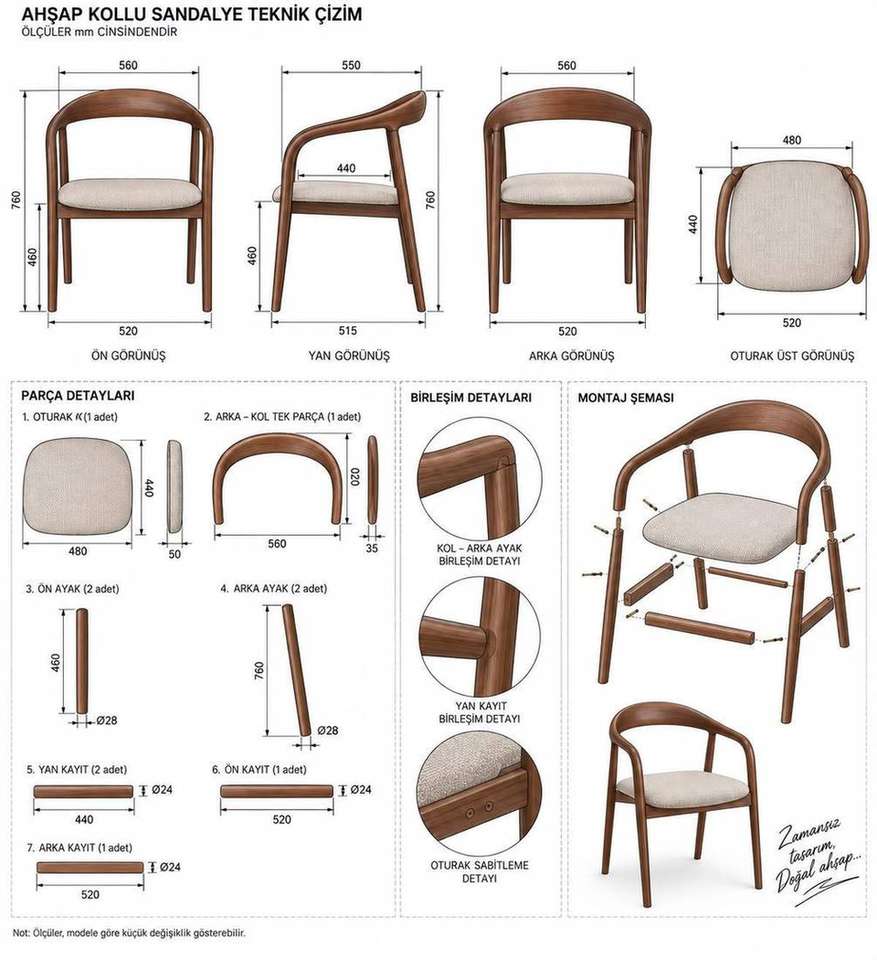

4. Ahşap kollu sandalye: parça listesi ve montaj şeması

Dört görünüşün yanında sandalye yedi parçaya ayrılmış ve her parçanın adedi yazılmış: oturak (480 × 440 × 50 mm), arka ve kolu oluşturan tek parça kavis, Ø28 mm ön ve arka ayaklar, Ø24 mm kayıtlar. Üç büyütülmüş çizim kol-ayak, yan kayıt ve oturak birleşimlerini; patlatılmış montaj şeması da parçaların hangi sırayla birleşeceğini gösteriyor.

Neden önemli? Atölye kesimi doğrudan bu parça listesinden yapar. Sandalyenin dayanıklılığını belirleyen şey ise birleşim detaylarıdır. Mobilya paftasının adım adım nasıl hazırlandığını mobilya shop drawing nasıl hazırlanır? yazımızda anlattık.

5. Modüler köşe koltuk: modül ölçüleri

Toplam 320 × 160 cm koltuk dört modüle ayrılmış: 100 cm şezlong, iki adet 90 cm oturma modülü ve 40 cm kol. Teknik tabloda 100 cm derinlik, 42 cm oturma yüksekliği, 68 cm sırt yüksekliği, 60 cm oturma derinliği, ahşap iskelet ve yüksek yoğunluklu sünger ile elyaf dolgu yazıyor.

Neden önemli? Döşemeli mobilyada konforu oturma yüksekliği ve derinliği belirler. Modül ölçüleri ise koltuğun kapıdan, asansörden geçip geçmeyeceğini ve ileride başka bir odaya farklı düzende kurulup kurulamayacağını gösterir.

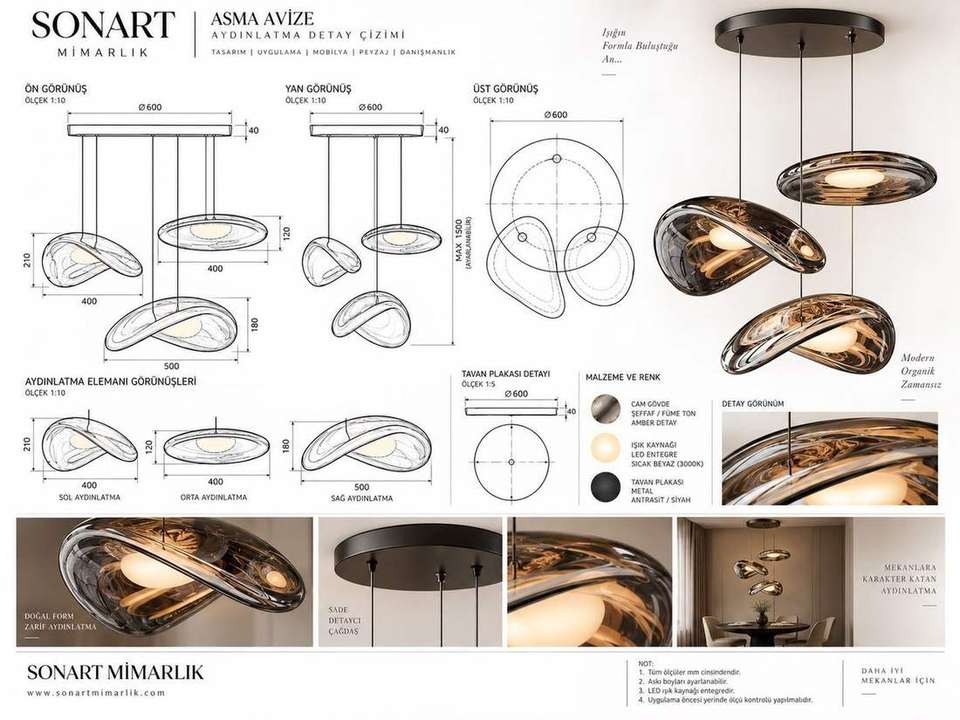

6. Asma avize: askı boyu ve tavan plakası

Ön, yan ve üst görünüş 1/10 ölçekte; üç cam gövdenin her biri ayrıca çizilmiş. Ø600 mm, 40 mm kalınlığındaki tavan plakası 1/5 detayla gösterilmiş. En fazla 1500 mm olan askı boyunun ayarlanabilir olduğu not edilmiş. Malzeme listesinde füme cam gövde, entegre 3000K LED ve antrasit metal plaka var.

Neden önemli? Avize, masanın ve tavanın kotuna göre asılır. Tavandaki elektrik çıkışının yeri ve plakanın taşıyacağı ağırlık, tavan kapanmadan önce bilinmelidir.

7. Dikey bahçe ve doğal taş duvar: katman katman kesit

1800 × 3000 mm duvarın ön, yan ve üst görünüşü ile bir kesiti var. Kesit, 200 mm’lik toplam derinliği katmanlarına ayırıyor: mevcut duvar, su yalıtımlı taşıyıcı panel, bitki ve yosun katmanı, doğal taş panel, gizli LED şerit, gerektiğinde sulama ve drenaj, alt kaide. Detay A (1/5) LED’in alüminyum profil içinde nasıl gizlendiğini gösteriyor.

Neden önemli? Katmanlı bir duvarda her katmanın kalınlığı toplam derinliği belirler; yandaki ahşap panelle ve zeminle birleşim burada çözülür. Notlarda bakım ve servis erişiminin bırakılması gerektiği de yazıyor; bu, sonradan en çok unutulan konudur.

Bu örneklerden çıkan kontrol listesi

Size teslim edilen bir paftayı değerlendirirken şu soruları sorun:

1. Ölçü birimi paftada yazıyor mu, tüm ölçüler aynı birimde mi?
2. En az bir kesit ve kritik birleşimler için büyütülmüş detay var mı?
3. Her detayın ölçeği belirtilmiş mi?
4. Malzeme, kalınlık, renk ve ışık rengi yazılı mı?
5. “Sahada kesin ölçü alınmalıdır” gibi uygulama notları var mı?
6. Montaj sırası ya da parça listesi gerekiyorsa gösterilmiş mi?

Kapsamın fiyata nasıl yansıdığını shop drawing fiyatını ne belirler? yazımızda, teslim sonrası çizimlerle farkını shop drawing ile as-built farkı yazımızda bulabilirsiniz. Projeniz için pafta hazırlatmak isterseniz mimari shop drawing hizmet sayfamıza göz atın.
